Membuat Jaringan Dengan Mikrotik

Membangun jaringan mikrotik dengan menggunakan GUI

Sekilas Mikrotik:

             Setelah kemarin saya membangun mikrotik dengan menggunakan CLI(Command Line Interface) maka saat ini saya akan mencoba membangun mikrotik menggunakan GUI(Graphical Unit Interface).

Mikrotik sekarang ini banyak digunakan oleh ISP, provider hotspot, ataupun oleh pemilik warnet. Mikrotik OS menjadikan computer menjadi router network yang handal yang dilengkapi dengan berbagai fitur dan tool, baik untuk jaringan kabel maupun wireless.

Dalam tutorial kali ini penulis menyajikan pembahasan dan petunjuk sederhana dan simple dalam mengkonfigurasi mikrotik untuk keperluan-keperluan tertentu dan umum yang biasa dibutuhkan untuk server/router warnet maupun jaringan lainya, konfirugasi tersebut misalnya, untuk NAT server, Bridging, BW manajemen, dan MRTG.

Akses mirotik:

1. via console

Mikrotik router board ataupun PC dapat diakses langsung via console/ shell maupun remote akses menggunakan putty (www.putty.nl)

2. via winbox

Mikrotik bisa juga diakses/remote menggunakan software tool winbox

3. via web

Mikrotik juga dapat diakses via web/port 80 dengan menggunakan browser

Saat ini yang saya gunakan adalah via winbox.

1.  pert ama-tama kita harus menghubungkan komputer kita dengan  router mikrotik tersebut
2.  Yang berikutnya hapuslah konfigurasi yang sudah ada di router tersebut dengan mengklik     remove configurtion


Kemudian ubahlah nama system mikrotik yang anda inginkan dengan cara klik pada “system pil ih identity”

Untuk saat ini saya akan m enggunakan nama tkj

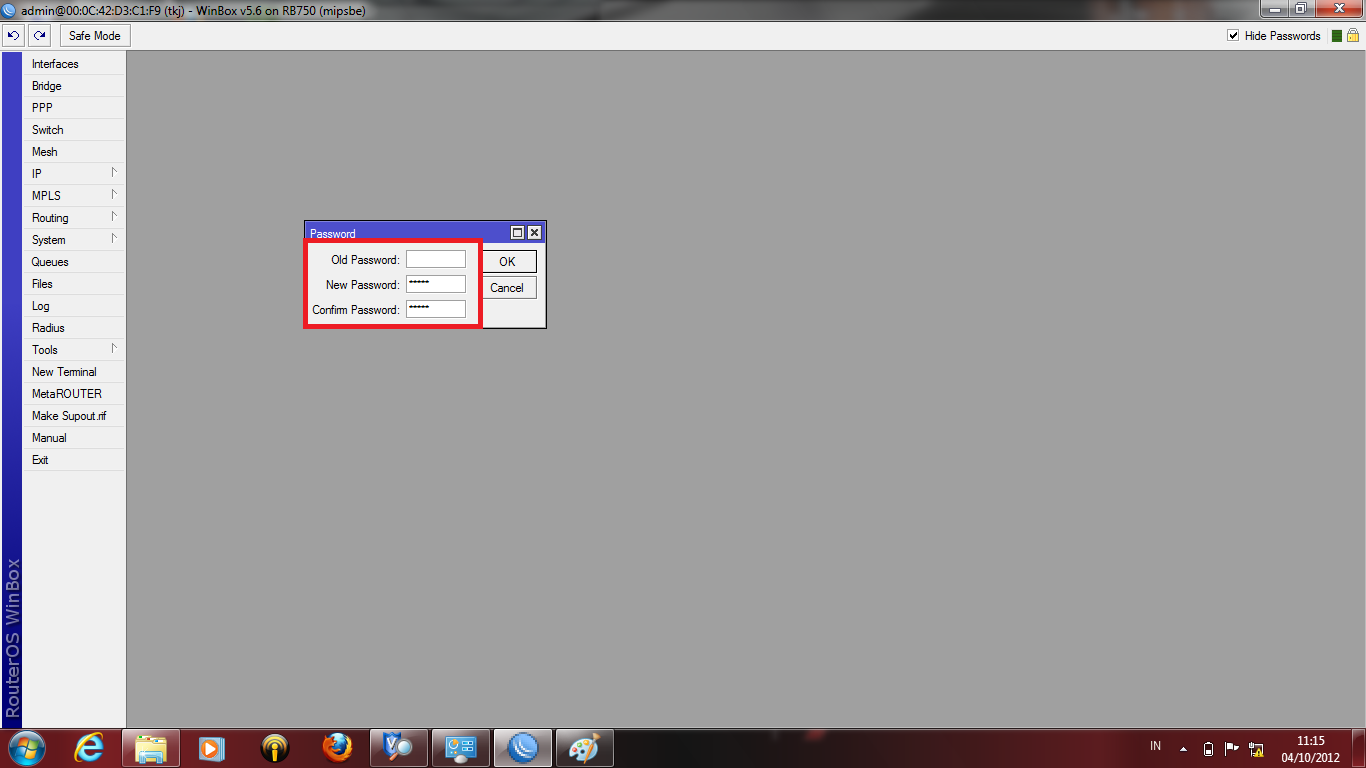

      Setelah itu masu kkan password yang kita inginkan

Kemudian is ikan password tersebut

    Selanjutnya kita akan mengubah nama interface jaringan mikrotik tersebut

Kalau ada interface yang tak terpakai kita bisa tidak megaktifkannya dengan cara klik tanda kali untuk mendisablekannya

     Kemudian gantilah nama intrface ether1 WAN dan ether2 LAN dengan cara Pilih menu interface, klik nama interface yg ingin di edit, sehingga muncul jendela edit interface.

Dan hasilnya adalah

      Setelah nama interfacenya diganti, kita bisa langsung mengganti ip addressnya dengan cara klik menu IP pilih address

     kita bisa membuat ip WAN dan LAN dengan cara klik menu plus warna merah

    selanjutnya kita akan membuat IP route dengan cara klik IP pilih route

    Maka akan keluar tampilan berikut: pilih tanda plus untuk membuatnya

      buat sesuai jaringan yang anda pakai.

        setelah selesai maka route gateway akan tampil seperti dibawah ini

      kemudian kita membuat IP DNS(Domain Name Server) seperti gambar dibawah ini



 berikutnya pilih settings untuk melanjutkannya



Langkah berikutnya isikanlah IP DNS : 118.98.223.13 dan yang kedua 8.8.8.8

      Selanjutnya buatlah IP firewallnya agar terkonneksi dengan baik.

  Berikutnya klik menu NAT

       buat seperti pada gambar berikut..

                  chain : srcnat

                  out.interface : wan

       kemudian pilih menu action pilih masquarad

      setelah berhasil, kita akan buat IP Client menjadi otomatis

      kemudian pilih DHCP setup setelah tampil kotak dialog DHCP setup ganti WAN menjadi LAN kemudian klik next.

      setelah klik next berulang kali akan tampil seperti di bawah ini,

  selanjutnya test ping untuk memastikan apakah instalasi sudah berjalan baik atau tidak,dengan cara klik pada tools

1.      kemudian test ping

a.       test ping ke WAN

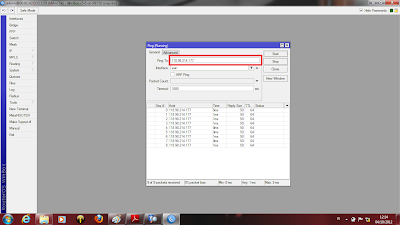

      test ping ke IP gateway route

  test ping ke IP LAN

    ganti IP address pc dengan IP otomatis,dengan cara Kemudian klik kanan local area network pilih properties setelah tampil kotak dialog  lacal area network properties pilih internet        protokol version 4(TCP/IP)lalu pilih properties

    kemudian isikanlah ip address,subnet mask,IP DNS kemudian klik ok.

      setelah konfigurasi selesai kita bangun kita bisa berselancar di internet,,

SEKIAN DAN TERIMA KASIH
